SHENCOOLS聲克 X.Edge-X2000 4K分布式系統

系統簡介

·    系統概述

微智體X.Edge2000 4K@60HZ分布式系統，基于音視頻over IP化的理念進行設計，結合高效的壓縮處理方式，輕松實現大規模的音視頻信號的傳輸、處理和共享。

X.Edge-X2000 4K@60HZ分布式系統可廣泛應用于指控中心、監控中心、數據中心、調度中心等場景，無論是一個房間、一棟樓或者是一個園區，實現信號的隨時共享、分發，打破地域限制，構建高效率協作團隊。

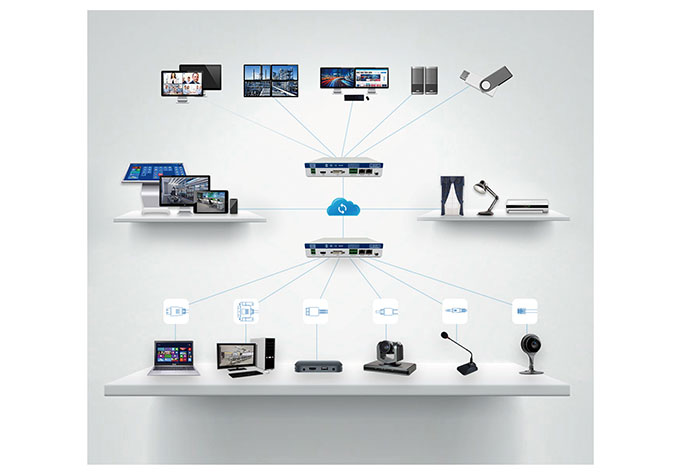

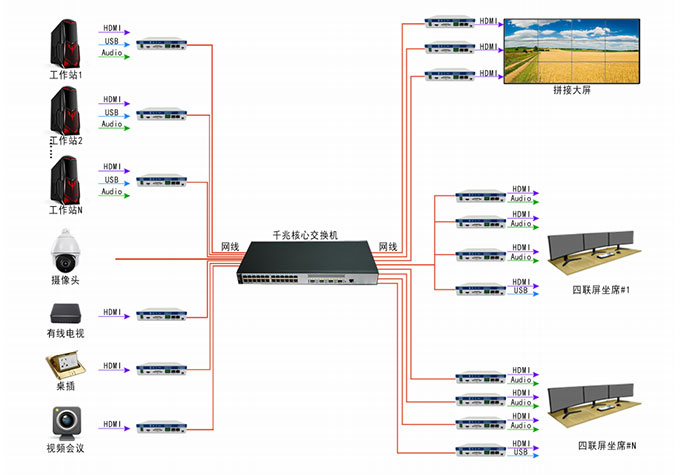

X.Edge-X2000 4K@60HZ分布式系統拓?fù)洌?/span>

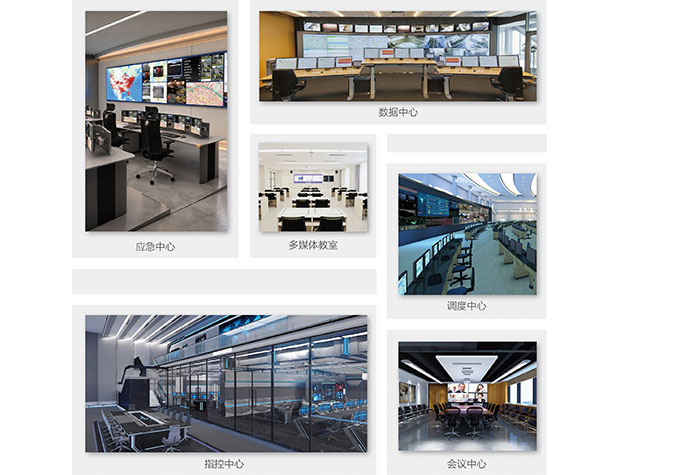

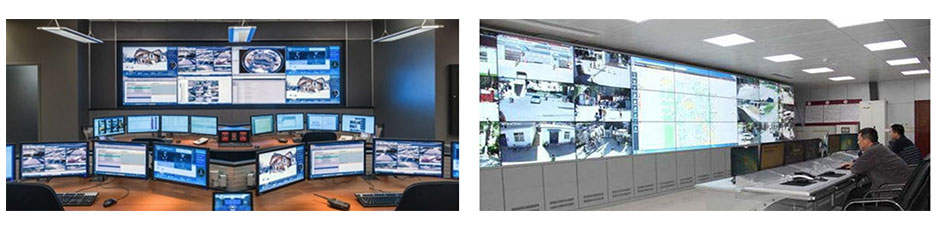

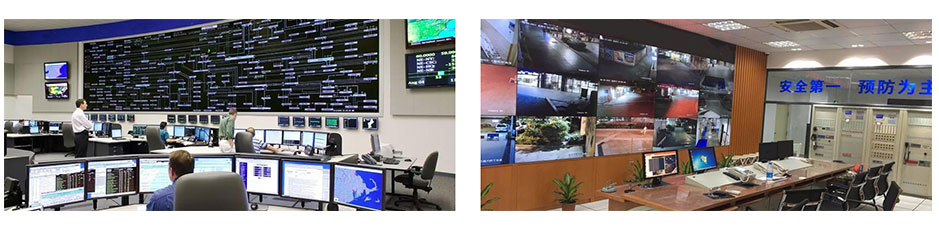

·    應用場景

·    X.Edge-X2000 功能特點

1）采用分布式架構設計，去中心化構架，可擴展任意數量節點無需服務器和控制節點。方便系統擴容；每個節點節點獨立不互相干擾，降低系統運行風險，減少維護成本；

2）每個節點單元均采用強大性能的H.265數據流編解碼芯片，保證系統運行的流暢性，端到端延時低于30ms；

3）每個節點 具有多路高清視頻接口， 鳳凰頭音頻輸入輸出接口，節點具有IR、IO及雙向Rs232、Rs485接口；

4）每個節點具有 ≥2路USB接口，支持HDMI環出功能。用于與電腦連接,不增加額外硬件，僅僅通過軟件授權可實現KVM功能；

5）節點自帶POE供電RJ45接口；只需要鋪設一根網線相連，便可實現音頻，視頻，232控制信號，串口控制信號的傳輸；

6）節點支持HDMI，DVI、VGA等各種信號，支持最低分辨率800*600到最高分辨率4K@60Hz；

7）智能預覽技術，預覽區域可同時支持16路以上視頻流暢預覽；

8）系統具有金手指技術，選擇預覽視頻后，輕點虛擬視頻墻，自動實現視頻上墻，給用戶提供極致方便的操作體驗；

9）整體顯示布局可保存和調用：為滿足會議或者指揮的過程中對突發情況的迅速及時處置，要求系統具有在現場可以實時保存和實時調用；

10）智能帶寬碼率調接技術：無論是靜態圖片還是動態視頻，節點內置的AI芯片都能智能檢測，自動調節編解碼碼率，保障最終呈現給用戶圖像清晰度的一致性；（控標點）

11）支持大屏拼 接、漫游、多圖層疊加顯示，單屏或者全幕墻支持4路4K視頻或者16路1080P信號圖層疊加，開窗漫游（控標點）；

12）支持DID、LCD，LED拼接，無需服務器可接入IPC；

13）節點支持高清底圖、支持RTSP、RTMP等標準流媒體協議、支持H.264和H.265的IPC編碼攝像機，IPC網絡攝像機信號接入直接輸出顯示到大屏，無需第三方轉碼服務器；

14）支持多平臺實時預覽操作、不同終端操作實時同步操作、操作軟件可運行于(Windows/IOS等)、不同分辨率(模擬/標清/高清)，多平臺下配置不依賴服務器情況下自動同步狀態；

15）復雜的網絡環境為了保障信號流暢和圖像質量，高清單路帶寬3M-20M隨意調節。支持TCP/IP傳輸，滿足會議高清視頻要求和指揮中心信號高質量要求；

16）通過設置定時操作，自動開窗口切換畫面，無需人工干預；系統場景能提供一鍵恢復功能；節點設備具備可編程存儲能力，可在斷電重啟后自動恢復系統到斷電前狀態；

17）節點采用雙網口設計，支持POE與外部供電雙供電模式。

18）提供產品3C證書復印件;

19）提供節點檢測報告復印件;

20）提供分布式音視頻控制軟件計算機軟件著作權登記證書和對應的軟件產品登記證書復印件。

X.Edge-X2000與傳統相比的系統優勢

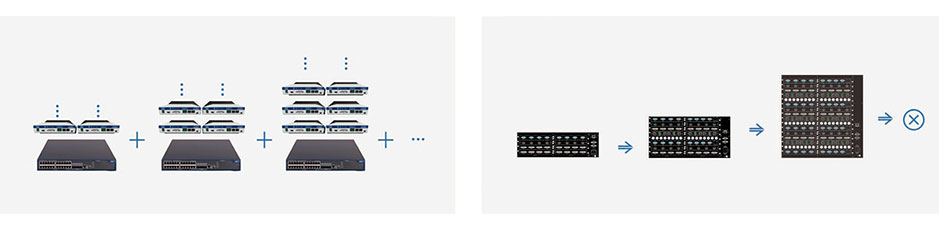

·    海量接入，無限擴容

分布式系統：千路共享，無限擴容 —— 分布式系統通過交換機接入任意數量節點，不受系統規模限制，輕松完成上千路信號的系統搭建和共享切換。
傳統系統：大規模建設難實現 —— 當前最大規模的矩陣也只有數百路，需通過多臺設備級聯來實現大規模信號切換，操作復雜，易用性差。

·    簡便實施，易于建設

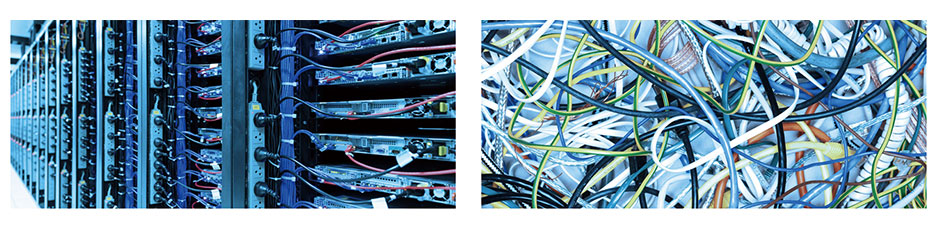

分布式系統：網絡化傳輸，易于系統建設 —— 分布式系統將不同信號類型轉換為網絡信號進行傳輸，網線傳輸距離遠、便于布線；通過IP查詢即可定位節點，便于實施。

傳統系統：種類繁多，距離受限 —— 系統建設時，視頻線纜種類多且傳輸距離受限，使用遠傳設備會增加故障概率，實施難度高，維護困難。

·    人機分離，舒適環境

分布式系統：人機分離，統一維護 —— 信號源設備在機房統一管理，形成資源池，保障信息安全，便于排查維護；辦公區設備簡化，減少散熱、降低噪音，優化操作人員的工作環境。
傳統系統：設備分散管理，人機間靈活度差 —— 信號源設備由個人管理，信息安全性及共享性較差；設備故障時需至辦公區排查，影響正常辦公秩序。

·    責權分明，清晰部署

分布式系統：多人分區分權，靈活分配 —— 一套系統，統一管理，管理員為用戶配置專屬操作權限，發生人員變更或權限變更時，簡單的軟件配置即可完成權限調整，快速投入工作狀態。

傳統系統：人機依賴性強，權限變更繁瑣 —— 系統不具備整體上的權限管理，當人員或設備權限發生變動時，需要較復雜的調整過程，影響正常工作進度。

·    信息交互，多方協作

分布式系統：信息交互網，快速響應，多人協作 —— 整個系統中的信號在操作人員間共享，快速完成權限內信息調取、推送、上屏等操作，形成信息交互網，提升工作效率。

傳統系統：信號共享困難，協作不便 —— 操作人員無法直接獲取遠端設備信息，需通過外部設備，或多級信息中轉來完成信息交互，操作復雜且容易誤操作，降低工作效率。

X.Edge-X2000功能特點

·    資源整合 —— 統一接口廣泛兼容

X.Edge-X2000分布式系統可兼容不同接口類型、不同分辨率的音視頻設備以及周邊環境設備，滿足各種現場的應用需求?；诰W(wǎng)絡信號傳輸，統一接口類型，多路信道復用，便于音視頻信號傳輸，簡化布線實施。

·    資源整合 —— 音視頻傳輸，彈性建

X.Edge-X2000分布系統，采用AI芯片，采用智能H.265壓縮算法，使得音視頻信號超低延時傳輸和信號共享組成一套系統可完成大規模項目建設。
1）智能H.265編碼算法

采用智能的H.265、H.265+視頻壓縮算法，根據畫面特性不同，采用不同的壓縮算法以得到最好的視覺體驗。
2）集中拼接單元

可以用網線網線電口或者光口接入集中拼接單元，滿足用戶的對網絡部署的靈活要求。
3）超大規模

無論是一棟樓，還是一個園區，都可以用一套系統搭建，完成海量信號的互聯互通和統一控制。
4）靈活擴容

信號源或屏幕增加時，只需添加節點，對原有系統無任何影響，簡單配置即可快速投入使用。

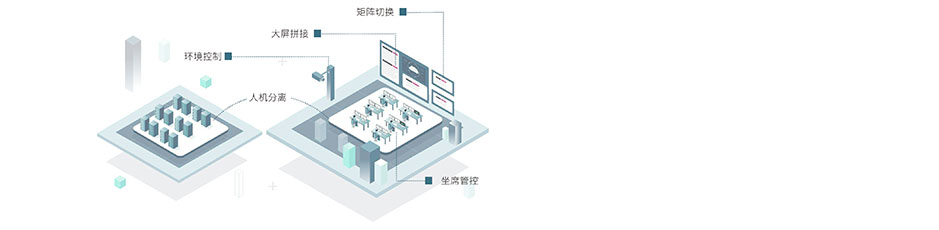

·    資源整合 —— 資源統一管理

系統信號源集中放置在機房，形成資源池統一管理，便捷實現大屏拼接、矩陣切換、坐席管控、環境控制等功能。

1）大屏拼接

本地信號及機房信號直接上屏顯示，實現拼接、跨屏、疊加、漫游等顯示效果，采用獨有全網同步技術，確保高分畫面清晰同步顯示。

2）矩陣切換

本地信號及機房信號矩陣化切換上屏，豐富的信號切換模式，無論是一塊屏幕，還是數百上千塊屏幕，都可一鍵完成信號切換和共享。

3）坐席管控

操作員在多屏工作區，通過單套鍵鼠的可視化OSD操作，實現對多信號的靈活訪問和便捷操作。

4）環境控制

可對燈光、窗簾、電源、攝像頭云臺等環境設備進行統一控制，實現電子化、智能化管理。

·    高效辦公 —— 一人多屏，一屏多機

每個操作員的桌面可放置多臺顯示屏，每臺顯示屏上可以顯示權限內任意信號源，操作員通過一套鼠標、鍵盤在眾多信號中進行靈活選取及自主操控。

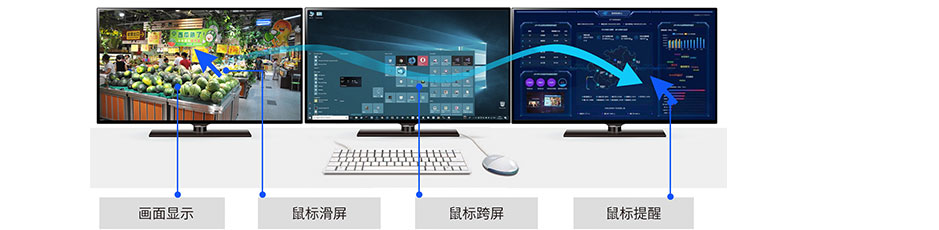

1）畫面顯示：單個屏幕畫面顯示，任意調取信號。

2）鼠標滑屏：鼠標可在顯示屏內的不同畫面間任意滑動。

3）鼠標跨屏：鼠標可在坐席內的不同顯示屏間任意滑動。

4）鼠標提醒：當前操作畫面邊框高亮，提醒鼠標位置。

·    高效辦公 —— 音頻自主調節

操作員在坐席席位即可連接音頻耳機或者音響，實現音頻播放。

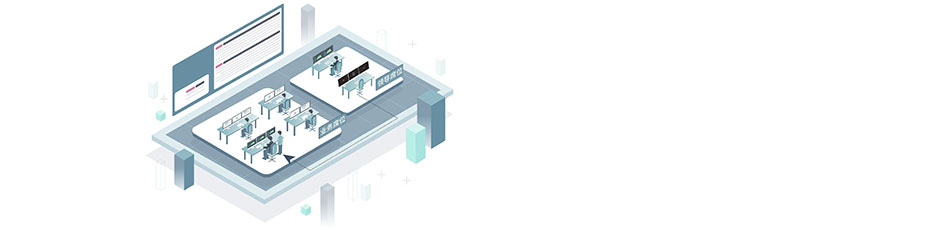

·    高效辦公 —— 坐席互動

通過坐席推送/坐席跟隨等坐席協作方式，促進操作員的高效工作。

1）坐席推送：坐席用戶間可直接推送信號 被推送用戶可觀看或控制所推送的信號實現多人間的協作及共享。

2）坐席跟隨：坐席用戶間可進行主動跟隨，領導可在自己的坐席上觀看下屬某些信號的操作，以便進行監看或輔導。

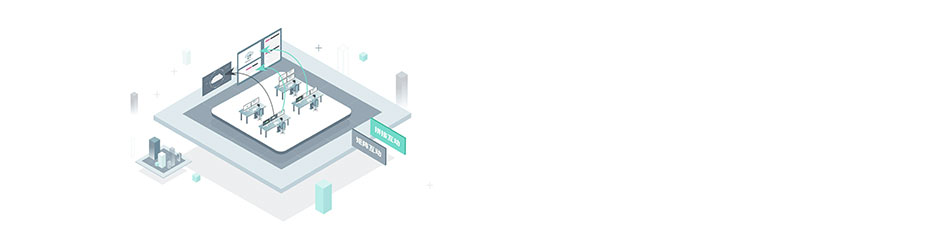

·    高效辦公 —— 大屏互動

操作員在席位上即可將信號推送到拼接大屏或海量矩陣屏幕，無需其他配置軟件，提高工作效率。

1）拼接互動：可推送至拼接大屏的全屏、單屏或窗口。操作員在坐席端即可將大屏布局保存為場景，并隨需調用，無需跨越其他軟件，靈活自主的操控大屏。

2）矩陣互動：支持在坐席端對矩陣屏幕推送信號，可推送至單個屏幕，也可同時推送至多個屏幕，還可調用矩陣場景，無需跨越其他軟件即可與矩陣屏幕靈活互動。

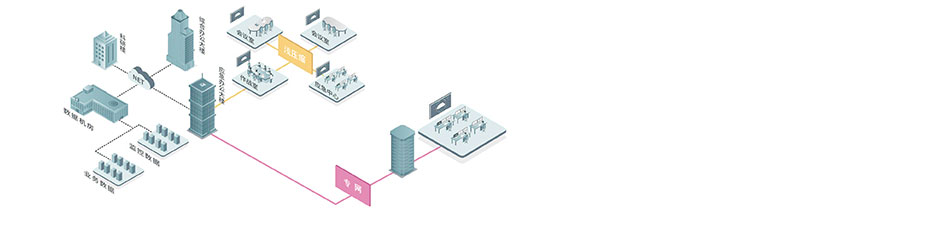

·    管控運營 —— 逐級匯聚，分級共享

對不同部門或地域的音視頻信號進行分級管理，平級分控、上級總控，逐級匯聚為全音視頻資源池，靈活調用和管理。

·    管控運營 —— 流動坐席

操作人員使用專屬用戶名、密碼登錄系統，權限和設置跟隨用戶賬號，可在系統內任意坐席靈活登錄，增強坐席人員的機動性和靈活性。

系統組成

·    音視頻輸入節點

功能：實現音視頻信號的編碼及KVM傳輸

參數：

接口類：HDMI/4K-HDMI/DVI-II

分辨率：兼容4K@60及以下分辨率

音頻傳輸：3.5mm 音頻輸入&輸出、鳳凰端子音頻環出，支持內嵌音頻傳輸

控制方式：網口、紅外、串口、自定義按鍵

編解碼格式：智能H.265、H.265+

供電模式：12V供電+POE供電

軟件：支持web B/S架構設置和控制

·    拼接輸出節點

功能：實現視頻信號的拼接屏開窗，漫游，疊加

參數：

接口類型：HDMI/4K-HDMI/DVI-II

支持屏幕：支持LED、DID、LCD、DLP 拼接，無需服務器可接入IPC；音視頻可同步，可異步切換

分辨率 ：兼容 4K@60 及以下分辨率

音頻傳輸：3.5mm音頻輸入&輸出、鳳凰端子音頻環出

控制方式：網口、紅外、串口、自定義按鍵

自由開窗：支持多畫面自由拼接、漫游、疊加、縮放顯示

供電模式：12V供電+POE供電

畫面分割模式：1/4/9/16分割模式

·    坐席協作節點

功能：實現音視頻、鍵盤鼠標信號的編解碼及傳輸支持USB3.0/2.0透傳

參數：

接口類型：HDMI/4K-HDMI/DP/4K-DP/DVI-I

分辨率：兼容4K@60及以下分辨率

音頻傳輸：3.5mm 音頻輸入&輸出、鳳凰端子音頻環出

控制方式：網口、紅外、串口、繼電器、開關機、液晶屏、自定義按鍵

鍵盤鼠標接口： 2*USB Type A,連接鼠標和鍵盤實現 KVM 控制

供電模式： 12V 供電 +POE 供電

多畫面數量： 支持坐席 1/4 窗口模式

USB數據傳輸：2'USB Type A,連接U盤等實現USB數據傳輸
